汽車發電機工作原理—汽車發電機工作原理視頻講解

汽車發電機一般都是交流發電機，它的工作原理是當外電路通過電刷使勵磁繞組通電時，便產生磁場，使爪極被磁化為N極和S極。當轉子旋轉時，磁通交替地在定子繞組中變化，根據電磁感應原理可知，定子的三相繞組中便產生交變的感應電動勢，然后經過發電機內部的整流橋?qū)⒔涣麟娹D(zhuǎn)換成直流電從輸出端子輸出，這就是車輛發電機的工作原理。

當點火開關打到ON檔時，電流走向如下：電瓶正極→充電指示燈→調節器觸點→勵磁繞阻→搭鐵→電瓶負極。此時，充電指示燈由于有電流通過，所以指示燈會亮。

當點火開關打到START檔時，發電機開始工作，隨著發電機轉速提高，發電機的端電壓也不斷升高。當發電機的輸出電壓與蓄電池電壓相等時，即發電機“B+”端和“D+”端的電位相等，充電指示燈由于兩端電位差為零而熄滅。指示發電機已經正常工作，勵磁電流由發電機自己供給。發電機中三相繞阻所產生的三相交流電動勢經二極管整流后，輸出直流電，向負載供電，并向蓄電池充電。

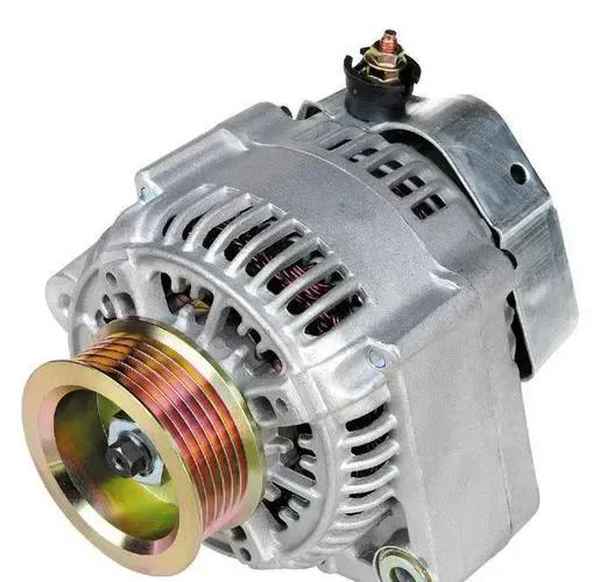

車輛發電機實物圖

注：圖片來源于網絡。
